V-198-1K проект одноэтажного коттеджа из кирпича с мансардой размером 9 на 16
| Общая площадь | 198.1 м2 |
| Жилая площадь | 81.30 м2 |
| Площадь застройки | 242.46 м2 |
| Габариты | 9.36 x 15.88 м |
| Высота в коньке | 8530 м |
| Мансарда | Есть |
| Жилые комнаты 1 этажа, кроме гостиных | 2 шт |
| Спальни и жилые комнаты, кроме гостиных | 5 шт |
| С/у, ванны | 4 шт |
РЕЙТИНГ
★★★★★★★★★★ (4 оценки):
| Внешний вид: |
★★★★★ ★★★★★ |
| Планировки: |
★★★★★ ★★★★★ |
ОБЗОРЫ ПО ПРОЕКТУ:
По данному проекту обзоров нет
Архив обзоровАКЦИИ НА ЭТОТ ПРОЕКТ:
Также читайте статью: внесение изменений в типовой проект.
ПЛАНЫ ДОМА

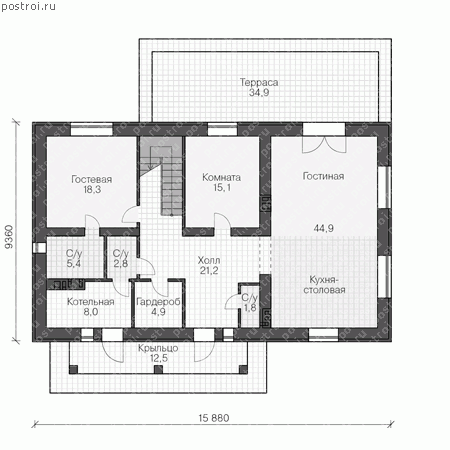

1-й этаж, высота 3.02 м
Мансарда, высота 1.64 - 3.56 м
ФАСАДЫ ДОМА
Вид спереди
Вид слева
Вид справа
Вид сзади
Мансардный дом с террасой, общей площадью 198,1 кв.м и габаритами 9,36 на 15,88 м, запроектирован для семьи, состоящей из 3-4 человек. В виде фундамента используется монолитная ж/б плита, наружные стены из кирпича 510 мм, с отделкой лицевым кирпичом, красивая мансардная кровля покрывается металлической черепицей. Высота первого этажа 3.02 м, а мансардного от 1.64 до 3.56 м. На первом этаже, располагается крыльцо с двумя отдельными входами в дом, через котельную и парадный вход. Выделена комната для верхнего гардероба, кухня-столовая совмещенная с гостиной, которая запроектирована с выходом на террасу. Для гостей на первом этаже, представлена гостевая спальня с личной ванной комнатой, совмещенной с санузлом. Также для хозяев, работающих на дому обустроен кабинет. Спальная зона располагается на мансардном этаже в виде трех спален, общей гардеробной, большой ванной комнаты, объединенной с санузлом
МАТЕРИАЛЫ ДЛЯ СТРОИТЕЛЬСТВА ДОМА:
Наружные стены - поризованный кирпич 510 мм
Перекрытия - монолитные ж/б
Тип кровли - мансардная
Покрытие кровли - металлочерепица
Наружная отделка - лицевой кирпич
Наружная отделка цоколя - облицовочный камень
РАСХОД ОСНОВНЫХ МАТЕРИАЛОВ:
| Материал: | Кол: | Ед.изм: | Коммент: |
|---|---|---|---|
| Строительный объём | 1284.88 | м3 | |
| Площадь кровли | 302.17 | м2 | |
| Кирпич | 139.49 | м3 | поризованный М150 |
| Кирпич | 18.55 | м3 | поризованный М150 380мм |
| Кирпич | 31.11 | м3 | лицевой |
| Искусственный камень | 30.04 | м2 | |
| Песок | 121.5 | м3 | |
| Бетон | 82.1 | м3 | кл В 20, W 6, F 150 Фундамент |
| Бетон | 24 | м3 | кл В 7.5 Фундамент |
| Кирпич полнотелый | 19.95 | м3 | М 150 для вентканалов и колонн |
| Щебень | 33 | м3 | |
| Кирпич пустотелый | 7.57 | м3 | для перегородок |
| Площадь террасы, крыльца и балконов | 47.43 | м2 |
ВАРИАНТЫ ПРОЕКТА И ПОХОЖИЕ
СТОИМОСТЬ ПРОЕКТА
Цены на проекты, услуги и все прочие товары приведенные ниже актуальны на 22.11.2024.
| Комплек |
Цена (руб): |
|---|---|
| Архитектурно-строительные чертежи V-198-1K | 38 000 |
| Доп. комплект чертежей без лицензии (копия для строителей) V-198-1K | 2 000 |
| Паспорт проекта V-198-1K | 5 000 |
| Дополни |
Цена (руб): |
| Добавить гараж (цена от) | 20 000 |
| Изменение типа перекрытий (цена от) | 15 000 |
| Строительство, материалы, консультация, смета | - |
| Изменение типа фундамента (цена от) | 15 000 |
Паспорт проекта и Доп. комплект чертежей без лицензии (копия для строителей) отдельно от основного комплекта не продаются.
