U-196-1P проект двухэтажного дома из пенобетона с подвалом и гаражом размером 15 на 9
| Общая площадь | 206.66 м2 |
| Жилая площадь | 86.27 м2 |
| Площадь застройки | 135.56 м2 |
| Габариты | 15.2 x 8.6 м |
| Цоколь | Есть |
| Жилые комнаты 1 этажа, кроме гостиных | 1 шт |
| Спальни и жилые комнаты, кроме гостиных | 5 шт |
| С/у, ванны | 3 шт |
| Гараж | Есть |
РЕЙТИНГ
★★★★★★★★★★ (3 оценки):
| Внешний вид: |
★★★★★ ★★★★★ |
| Планировки: |
★★★★★ ★★★★★ |
ОБЗОРЫ ПО ПРОЕКТУ:
По данному проекту обзоров нет
Архив обзоровАКЦИИ НА ЭТОТ ПРОЕКТ:
Также читайте статью: внесение изменений в типовой проект.
ПЛАНЫ ДОМА
Подвал, высота 2.18 м
1-й этаж, высота 2.97 м

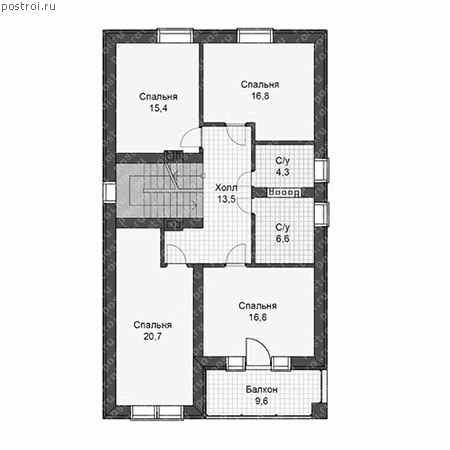

2-й этаж, высота 3.27 м
ФАСАДЫ ДОМА
Вид спереди
Вид слева
Вид справа
Вид сзади
Готовые чертежи дома с погребом и мансардой подойдут для возведения частного коттеджа на узком загородном участке. Общая площадь здания – до 200 м. В наружной отделке используется штукатурка, камень и декоративные элементы. Двускатная кровля покрыта металлочерепицей. Интересно разнообразие конфигураций оконных проемов, делающее внешний облик дома завершенным. В проекте учтены требования к комфорту проживания большой семьи. На нижнем уровне предусмотрен погреб. Планировка 1-ого этажа включает в себя жилую комнату, помимо гостиной. Организован гараж для 1 а/м. П-образная лестница с междуэтажной площадкой ведет в мансарду. Здесь в распоряжении хозяев – четыре спальни, одна из которых выходит на живописный балкон. Типовые чертежи дома с погребом и мансардой представлены в рабочем комплекте архитектурно-строительной документации.
МАТЕРИАЛЫ ДЛЯ СТРОИТЕЛЬСТВА ДОМА:
Наружные стены - газобетон
Перекрытия - монолитные ж/б
Покрытие кровли - металлочерепица
Наружная отделка - штукатурка, камень, декоративные элементы
РАСХОД ОСНОВНЫХ МАТЕРИАЛОВ:
| Материал: | Кол: | Ед.изм: | Коммент: |
|---|---|---|---|
| Строительный объём | 1084.48 | м3 | |
| Площадь кровли | 213.28 | м2 | |
| Газобетон | 11.65 | м3 | Для перегородок 150мм |
| Газобетон | 146.15 | м3 | для наружных и несущих внутренних стен |
| Искусственный камень | 125.32 | м2 | |
| Песок | 100 | м3 | |
| Бетон | 69 | м3 | Фундамент В20 |
| Бетон | 18.7 | м3 | Фундамент В7.5 |
| Кирпич полнотелый | 8.78 | м3 | Для вентканалов |
| Пеноплекс | 9.5 | м3 | |
| Площадь террасы, крыльца и балконов | 18.53 | м2 |
ВАРИАНТЫ ПРОЕКТА И ПОХОЖИЕ
СТОИМОСТЬ ПРОЕКТА
Цены на проекты, услуги и все прочие товары приведенные ниже актуальны на 22.11.2024.
| Комплек |
Цена (руб): |
|---|---|
| Архитектурно-строительные чертежи U-196-1P | 40 000 |
| Доп. комплект чертежей без лицензии (копия для строителей) U-196-1P | 2 000 |
| Паспорт проекта U-196-1P | 5 000 |
| Дополни |
Цена (руб): |
| Изменение типа перекрытий (цена от) | 10 000 |
| Добавить гараж (цена от) | 20 000 |
| Изменение типа фундамента (цена от) | 10 000 |
| Строительство, материалы, консультация, смета | - |
Паспорт проекта и Доп. комплект чертежей без лицензии (копия для строителей) отдельно от основного комплекта не продаются.
hoomer
Добрый день интересуют вопросы:
1) Какова толщина монолитной плиты фундамента?
2) Какова ширина гостевой комнаты и кухни?
3) Какие высоты (самая низкая и самая высокая) в комнатах на втором этаже?
Эллада
Высота второго этажа переменная - 1.88-3.27. Ниже представляем разрез зеркального варианта проекта с высотами. Толщина фундаментной плиты 350 мм.
hoomer

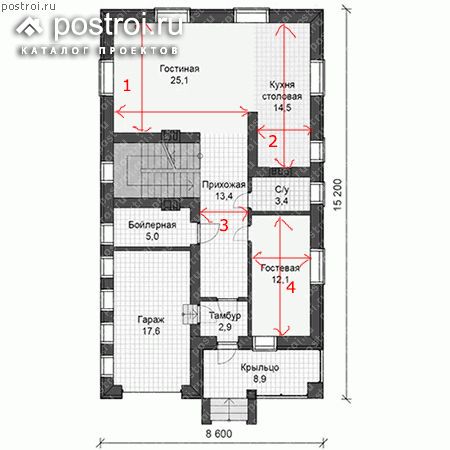

Прошу прощения, наверное, я не понятно написал. Выкладываю фотку, там цифрами обозначены места размеры которых по длинне и ширине меня интересуют. Cпасибо.
Эллада
Уточненные размеры помещений: кухня-столовая 2200х5900 мм, гостевая 2440х4270 мм, гостиная 3400х4500 мм, ширина прихожей 2000 мм.
hoomer
Прошу прощения за назойливость, но у меня огромное желание купить этот проект, поэтому столько вопросов.
1)Если гостиная 3400х4500 - то почему на плане она 25 метров?
2)Какие размеры котельной по длине и ширине?
Спасибо.
Эллада
гостиная 3.4х4.5 плюс часть единого помещения гостиной с прихожей 2х4.5. Бойлерная - 3,4х1,5. Т.к. проект совсем новый, и находится в стадии разработки, в данный момент имеется информация о размере помещений исключительно в осях. Точная информация о размерах помещений будет доступна в проектной документации. Срок разработки - 15 рабочих дней после оплаты.
