U-126-2P проект двухэтажного дома из газобетона размером 10 на 9
| Общая площадь | 134.01 м2 |
| Жилая площадь | 75.91 м2 |
| Площадь застройки | 102.01 м2 |
| Габариты | 9.9 x 9.4 м |
| Высота в коньке | 9150 м |
| Жилые комнаты 1 этажа, кроме гостиных | 1 шт |
| Спальни и жилые комнаты, кроме гостиных | 4 шт |
| С/у, ванны | 2 шт |
| Сауна | Есть |
РЕЙТИНГ
★★★★★★★★★★ (4 оценки):
| Внешний вид: |
★★★★★ ★★★★★ |
| Планировки: |
★★★★★ ★★★★★ |
ОБЗОРЫ ПО ПРОЕКТУ:
По данному проекту обзоров нет
Архив обзоровАКЦИИ НА ЭТОТ ПРОЕКТ:
Также читайте статью: внесение изменений в типовой проект.
ПЛАНЫ ДОМА

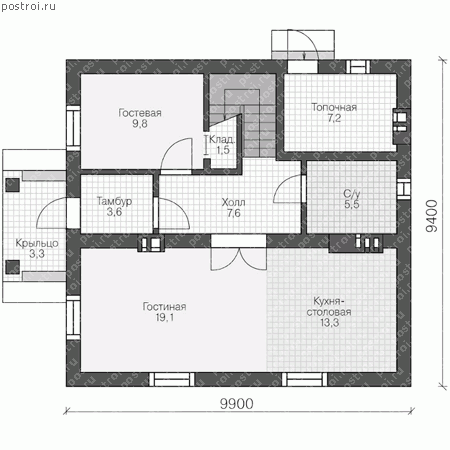

1-й этаж, высота 2.92 м
2-й этаж, высота 2.80 м
ФАСАДЫ ДОМА
Вид спереди
Вид слева
Вид справа
Вид сзади
Квадратный двухэтажный дом с балконом представлен общей площадью – 126 м2 и осевыми размерами 9,9 на 9,4 м без учета крыльца. Загородный дом в классическом стиле, запроектирован на монолитной ж/б плите, стены из газобетонных блоков с наружной отделкой штукатуркой и декоративными элементами, для покрытия кровли используется металлочерепица. Планировка первого этажа располагает тамбур, гостевую с гардеробной, ванную комнату, просторную гостиную с камином и совмещенную также с кухней-столовой. В помещение котельной предусмотрен вход с улицы. Родительская спальня с выходом на балкон, две детские, сауна с душевой запроектированы на втором этаже. Просмотрев общую планировку дома, можно сделать вывод, что данный проект отлично подойдет для постоянного проживания семьи из 3-4 человек
МАТЕРИАЛЫ ДЛЯ СТРОИТЕЛЬСТВА ДОМА:
Наружные стены - газобетон 400 мм
Перекрытия - деревянные балки
Тип кровли - чердачная
Покрытие кровли - металлочерепица
Наружная отделка - штукатурка, декоративные элементы
Наружная отделка цоколя - искусственный камень
РАСХОД ОСНОВНЫХ МАТЕРИАЛОВ:
| Материал: | Кол: | Ед.изм: | Коммент: |
|---|---|---|---|
| Строительный объём | 651 | м3 | |
| Площадь кровли | 142.8 | м2 | |
| Газобетон | 87 | м3 | для наружных несущих стен 400 мм |
| Газобетон | 13.38 | м3 | |
| Искусственный камень | 23.92 | м2 | |
| Песок | 68 | м3 | |
| Бетон | 40 | м3 | В 25 W6 F 150 фундамент |
| Бетон | 13 | м3 | в 7.5 фундамент |
| Кирпич полнотелый | 4.54 | м3 | для перегородок |
| Кирпич полнотелый | 13.24 | м3 | для вент.каналов и колонн |
| Щебень | 16 | м3 | |
| Пеноплекс | 7.2 | м3 |
ВАРИАНТЫ ПРОЕКТА И ПОХОЖИЕ
СТОИМОСТЬ ПРОЕКТА
Цены на проекты, услуги и все прочие товары приведенные ниже актуальны на 22.11.2024.
| Комплек |
Цена (руб): |
|---|---|
| Архитектурно-строительные чертежи U-126-2P | 35 000 |
| Доп. комплект чертежей без лицензии (копия для строителей) U-126-2P | 2 000 |
| Паспорт проекта U-126-2P | 5 000 |
| Дополни |
Цена (руб): |
| Добавить гараж (цена от) | 20 000 |
| Изменение типа перекрытий (цена от) | 15 000 |
| Строительство, материалы, консультация, смета | - |
| Изменение типа фундамента (цена от) | 15 000 |
Паспорт проекта и Доп. комплект чертежей без лицензии (копия для строителей) отдельно от основного комплекта не продаются.
Семёныч
что входит в проект?
Достоинствапростота
Эллада
Добрый день! Архитектурно-строительные чертежи включают в себя: Копию лицензии автора проекта Архитектурные решения (АР) Пояснительная записка Ведомость рабочих чертежей Отделочные планы Кладочные планы Фасады Разрезы План кровли Ведомость полов Ведомость заполнения проемов Спецификация перемычек Конструктивные решения (КР) План фундаментов Разрезы по фундаментам Спецификации по фундаментам Планы перекрытий Спецификация по перекрытиям Лестницы План раскладки стропил Разрезы по кровле Спецификация по стропилам Основные конструктивные узлы В состав полного проекта также входит «Инженерный раздел». Состав инженерного раздела проектной документации: Водоснабжение и Канализация Электрооборудование Отопление Каждый из инженерных подразделов снабжен планами, схемами, спецификациями и пояснительной запиской.
