T-192-1P проект двухэтажного коттеджа из пенобетона с цоколем и гаражом размером 11 на 9
| Общая площадь | 191.77 м2 |
| Жилая площадь | 73.7 м2 |
| Площадь застройки | 116.95 м2 |
| Габариты | 10.8 x 8.7 м |
| Цоколь | Есть |
| Спальни и жилые комнаты, кроме гостиных | 3 шт |
| С/у, ванны | 4 шт |
| Сауна | Есть |
| Гараж | Есть |
РЕЙТИНГ
★★★★★★★★★★ (6 оценок):
| Внешний вид: |
★★★★★ ★★★★★ |
| Планировки: |
★★★★★ ★★★★★ |
ОБЗОРЫ ПО ПРОЕКТУ:
По данному проекту обзоров нет
Архив обзоровАКЦИИ НА ЭТОТ ПРОЕКТ:
ПЛАНЫ ДОМА
Цоколь, высота 2.40 м
1-й этаж, высота 3.00 м

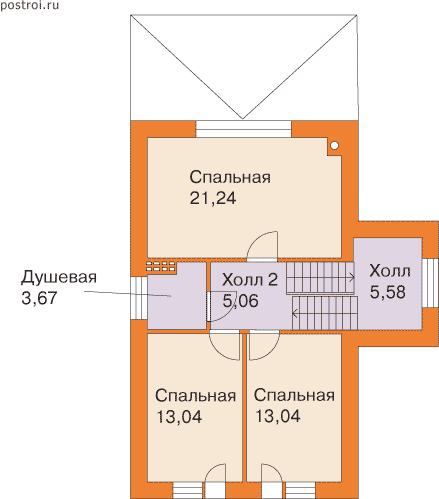

2-й этаж, высота 2.80 м
ФАСАДЫ ДОМА
Вид спереди
Вид слева
Вид справа
Вид сзади
Абсолютно уникальная черта этого дома — то, что при общей площади всего 192 м2 в нем размещен набор помещений, характерный для дома 300 и более кв. метров! Построив этот дом с затратами, которые, благодаря отсутствию внутренних несущих стен, характерны при строительстве коттеджа около 120-130 м2, вы получите комфорт и уровень жизни, присущий для гораздо больших по площадям и габаритам коттеджей. В доме три этажа решенных с четким функциональным зонированием. Цокольным этаж представляет собой служебную часть дома, где расположены гараж, котельная, сауна и небольшая комната отдыха. По проекту он не заглублен, а расположен выше отметки земли. На первом этаже расположена зона дневного пребывания семьи, общения, уютных зимних вечеров у камина. Планировка решена по принципу единого пространства, где гостиная, кухня и столовая объединены в одно большое помещение, дополненное крытой террасой. Угловой камин гостиной снаружи оформлен высокой брандмауэрной стенкой — доминантой архитектурного решения фасада. На втором этаже три спальни и душевая сгруппированы вокруг небольшого лестничного холла. Все очень компактно, логично, без излишеств, но, при этом комфортно и удобно
МАТЕРИАЛЫ ДЛЯ СТРОИТЕЛЬСТВА ДОМА:
Наружные стены - газобетон или кирпич (альтернативно), утеплитель
Перекрытия - плиты ж/б над цокольным и первым этажами, и по деревянным балкам - над вторым
Тип кровли - полумансардная
Покрытие кровли - битумная черепица (металлочерепица или натуральная - альтернативно)
Наружная отделка - облицовочный кирпич, деревянная вагонка
РАСХОД ОСНОВНЫХ МАТЕРИАЛОВ:
| Материал: | Кол: | Ед.изм: | Коммент: |
|---|---|---|---|
| Строительный объём | 939.4 | м3 | |
| Утеплитель | 257 | м2 | минвата толщ. 50 мм |
| Утеплитель | 112.7 | м2 | минвата толщ. 80 мм |
| Утеплитель | 61.3 | м2 | пенополистирол 100 мм (плита по грунту) |
| Площадь кровли | 170 | м2 | |
| Газобетон | 99.98 | м3 | толщ. 375 мм (альтернативно кирпич М100) на нуружные и внутренние стены |
| Облицовочный кирпич | 179.3 | м2 | толщ 120 мм |
| Площадь наружных стен | 77.7 | м2 | облицовка деревянной вагонкой толщ. 16 мм |
| Площадь перегородок | 214.7 | м2 | гипсокартонные листы |
| Бетон | 30 | м3 | Фундамент (плита 250 мм) |
ВАРИАНТЫ ПРОЕКТА И ПОХОЖИЕ
СТОИМОСТЬ ПРОЕКТА
Цены на проекты, услуги и все прочие товары приведенные ниже актуальны на 22.11.2024.
| Комплек |
Цена (руб): |
|---|---|
| Полный комплект чертежей T-192-1P | 57 600 |
| Архитектурно-строительные чертежи T-192-1P | 46 900 |
| Доп. комплект чертежей без лицензии (копия для строителей) T-192-1P | 5 000 |
| Паспорт проекта T-192-1P | 3 500 |
| Дополни |
Цена (руб): |
| Вариант системы отопления с теплым полом по заданию Заказчика (цена от) | 12 000 |
| Приложение: фундамент ленточный из сборных Ж/Б блоков | 5 000 |
| Изменение типа фундамента | 25 000 |
| Изменение типа перекрытий | 15 000 |
| Паспорт с изменениями | 13 500 |
| Строительство, материалы, консультация, смета | - |
Паспорт проекта и Доп. комплект чертежей без лицензии (копия для строителей) отдельно от основного комплекта не продаются.
Дмитрий
Здравствуйте!Можно ли узнать дополнительные размеры,по проекту Т-192-1Р,по наружней стене,ширина гаража,растояние до прихожей?
Dmitry
См. Размеры гаража.
toly343434
Здравствуйте!Можно ли узнать полные размеры пятна застройки.Хотелось бы узнать поместится ли он на участке 15х40 ?
Юлия
Полные габариты здания 9400Х14200 mm Данный дом поместиться на указанном Вами участке.
DRUID
Здравствуйте, если зеркальный вариант проекта № T-192-1P, и где можно его посмотреть?
Юлия
Зеркальный вариант разработан. Добавили функцию, теперь зеркальный вариант можно посмотреть, нажав на соответствующую картинку.
Петрович
Добрый вечер. Назрело несколько вопросов по проекту. 1.Какая высота дома ? 2. На сколько он выше аналогичного, но без гаража ? 3. При плохом грунте (близко грунтовые воды) насколько приемлем вариант с цокольным этажом ?
Юлия
здравствуйте.
Высота данного дома в коньке - 10685 mm.
Высота в коньке аналога дома без гаража - 9795 mm.
В проекте пенобетонного узкого дома цокольный этаж в данном вынесен над уровнем земли а значит грунтовые воды не являются помехой для строительства.
DAA
Здравствуйте. У меня есть несколько вопросов: Какая цена проекта? Соответствует ли он Украинским требованиям на строительство и проектировку? Как получить проект но Украине? Заранее спасибо!
Юлия
стоимость проектной документации указана в специальной таблице, расположенной под поэтажными планами.
Наши проекты полностью соответствую Российским нормам. Что касается Украины - мы не располагаем сведениями о строительных нормах. Наши проекты неоднократно покупались для строительства в Украине. Ни разу не последовало никаких претензий по несоответствию документации нормам строительства.
Под заглавным изображением проекта находиться кнопка покупки проекта. По ее нажатию Вы попадете на специальную страницу, где полностью разъяснена процедура покупки.
skvor
здравствуйте! Заинтересовал проект дома Т-192-1Р, в связи с чем хочется задать несколько вопросов. Возможно ли строительство из пеноблоков? Угол наклона лестничных пролетов (есть пожилые люди удобно ли им бутет ходить)
Юлия
В проекте предусмотрено строительство из газоблоков которые являются подобием пеноблоков. Соответственно Вы сможете построить этот проект из пеноблоков.
Что касается лестницы : в проекте предусмотрены конструкции лестниц но Вы можете поменять ее на нужную Вам .
Дмитрий
Здравствуйте. Возможно ли данный проект сделать каркасным, и сколько это будет стоить?
Юлия
К сожалению данное изменение невозможно.
bynth805
Здравствуйте. Возможно ли в цокольном этаже вместо сауны и ванны устройство котельной. Если нет - то каким образом и где расположена автономная котельная? Возможно ли строительство из керамзитобетонных блоков размером 200х200х400. Спасибо.
Юлия
Устройство котельной вместо ванный и сауны возможно.
Котел согласно документации пенобетонного узкого дома расположен в техническом помещении.
Замена материала стен в Вашем случае возможна.
Лена
Здравствуйте!!!Подскажите пожалуйста приблизительную цену готового дома????
Юлия
мы не строим... Стоимость возведения проекта Вы можете уточнить в строительной организации Вашего региона, стоимость строительства в Подмосковье можно уточнить у наших специалистов по телефону, либо е-майл (цены наших партнеров).
Мы обновили данные по расходу основных строительных материалов, надеемся это Вам поможет для ориентира.
Светлана
Здравствуйте! Вопрос по лестнице. Подскажите, пожалуйста, какая ширина и высота ступеней межэтажной лестницы, основные размеры лестниц заложенные в проекте? Ведь это действительно важно, я думаю в данном проекте изменять параметры лестниц будет проблематично, т.к. под них отведено чётко ограниченное пространство в перекрытиях и конструкции дома. Заранее спасибо!!!
мастер
ширина лестничного марша 2100мм, ширина ступени 220мм- это типовая лестница. По ней удобно поднимать мебель. Так же вы можете уменьшить лестницу на стадии строительства.
Светлана
Уважаемая Elena! Спасибо за информацию! Подскажите ещё, пожалуйста, высоту ступени. так будет легче представить лестницу. Заранее спасибо!
мастер
высота подступенка (ступени) 170 мм
Олег
Здравствуйте, подскажите пож., возможно ли на 2-ом этаже над террасоой устройство открытого балкона? Спасибо.
Юлия
изменения в проектную документацию не вносятся. Такого рода доработки Вы можете внести на стадии строительства. Опытные строители, как правило, компетентны в этих вопросах.
ЛИС
Здравствуйте, подскажите пож., возможно ли заменить монолитную ж/б плиту на ленточный армированный фундамент ниже глубины промерзания? Или же каков общий вес всего дома?
Юлия
Указанное Вами изменение возможно.
Его стоимость обозначена в таблице цен данного проекта.
Светлана
Здравствуйте! И ещё раз о лестнице. Вы сказали, что в проекте используются типовые лестницы. Я хочу уточнить: это типовые ГОТОВЫЕ железобетонные лестничные марши, которые изготовлены на заводе жби?
Юлия
Лестница внутри дома деревянная. Видимо имелось ввиду типовые размеры лестницы.
shlomodn
У меня вопрос к (админу) Юлии, на основании чего вы утверждаете , что в проекте этого дома лестница деревянная?
Юлия
данная информация взята из пояснительной записки к проекту. Сейчас бетонные лестницы проектируют редко, так как много фирм, которые могут по размерам изготовить любую лестницу.
Yraburiy
Здравствуйте! Заинтересовал проект.Подскажите пожалуйста на что,по проекту, опираются плиты перекрытия под и над первым этажем(в районе подхода лестниц)? Ведь по схеме опор не видно.
На участке имеется емкость утопленная(наливной колодец) в землю на 4м. фундамент окажется на расстоянии 0.5м от колодца-для фунд.монолитной жб плиты это будет ограничением или нет? Заранее благодарен.
DmitryZ
Колодец может навредить дому, т.к. фундамент дома выше фундамента колодца и практически не заглублен.
На каждом этаже (там где холл и душевая, холл и туалет) запроектирован монолитный участок (все остальные перекрытия сборные ж/б) и этот монолитный участок лежит на 2х швеллерах длиной 6,3 м швеллеры идут перпендикулярно дому примерно по границам холла.
Gallant
Добрый день подскажите пожалуйста какой глубины необходимо рыть яму для монолитного фундамента? Спасибо
Юлия
отметка дна котлована по проекту -3,550. Отметка уровня земли -2,750, т.о. Котлован вырывается на 0,8 м.
