O-172-1K проект двухэтажного дома из кирпича с гаражом размером 11 на 14
| Общая площадь | 175.6 м2 |
| Жилая площадь | 96.8 м2 |
| Площадь застройки | 142 м2 |
| Габариты | 10.64 x 13.64 м |
| Спальни и жилые комнаты, кроме гостиных | 4 шт |
| С/у, ванны | 2 шт |
| Гараж | Есть |
РЕЙТИНГ
★★★★★★★★★★ (5 оценок):
| Внешний вид: |
★★★★★ ★★★★★ |
| Планировки: |
★★★★★ ★★★★★ |
ОБЗОРЫ ПО ПРОЕКТУ:
По данному проекту обзоров нет
Архив обзоровАКЦИИ НА ЭТОТ ПРОЕКТ:
- сразу его приобрести.
Перед приездом обязательно забронируйте проект по телефону.
ПЛАНЫ ДОМА

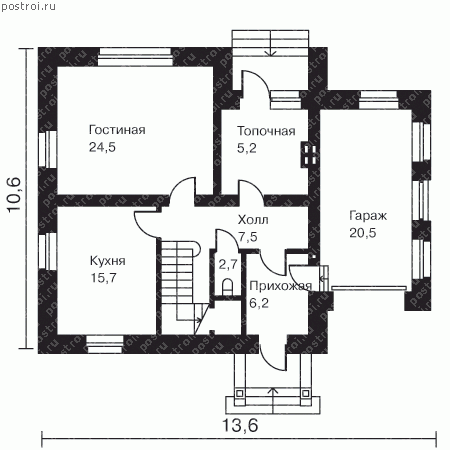

1-й этаж, высота 2.9 м

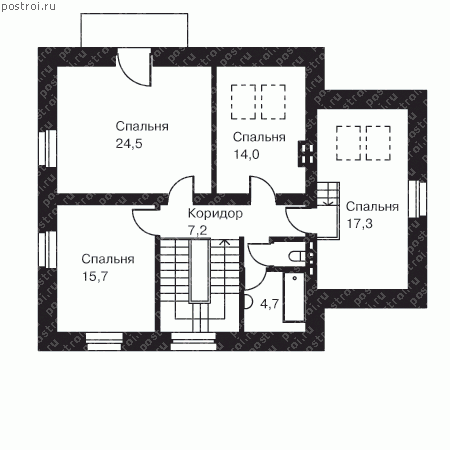

2-й этаж, высота 1.0 - 3.3 м
ФАСАДЫ ДОМА
Вид спереди
Вид слева
Вид справа
Вид сзади
Этот дом с мансардой подходит для небольшой семьи. Просторная прихожая выполняет роль буфера. Холодный воздух с улицы не проникает в основные помещения дома. Гостиная и кухня находятся в непосредственной близости друг от друга. Это позволит сделать интерьер дома интересным и при желании объединить эти помещения. В мансардном этаже находятся три просторные спальни и одна гостевая комната уровень пола, которой находится немного ниже чем весь этаж. Планировка дома рациональна и позволяет эффективно использовать каждый квадратный метр дома.
Варианты материала стен:
- поризованные блоки
- кирпич
- газобетонные блоки
Обязательно уточняйте при заказе проекта
МАТЕРИАЛЫ ДЛЯ СТРОИТЕЛЬСТВА ДОМА:
Наружные стены - эффективная кирпичная кладка или поризованный блок (альтернативно)
Перекрытия - монолитная ж/б плита
Покрытие кровли - металлочерепица
РАСХОД ОСНОВНЫХ МАТЕРИАЛОВ:
| Материал: | Кол: | Ед.изм: | Коммент: |
|---|---|---|---|
| Утеплитель | 18 | м3 | кровли толщ.200 мм. |
| Утеплитель | 16 | м3 | стен толщ. 100 мм. |
| Утеплитель | 6 | м3 | пола толщ. 100 мм. |
| Площадь кровли | 180 | м2 | |
| Штукатурка | 139 | м2 | |
| Газобетон | 55 | м3 | толщ. 400 мм. |
| Облицовочный кирпич | 11700 | шт | |
| Кирпич | 19 | м3 | на цоколь, часть наружных стен, столбы |
| Кирпич | 29 | м3 | внутренние стены и вент. каналы |
| Кирпич | 41500 | шт | Для варианта из кирпича - забутовочный М75 |
| Кирпич | 18600 | шт | Для варианта из кирпича - на внутренние стены |
| Искусственный камень | 91 | м2 | цоколь и часть наружных стен |
ВАРИАНТЫ ПРОЕКТА И ПОХОЖИЕ
СТОИМОСТЬ ПРОЕКТА
Цены на проекты, услуги и все прочие товары приведенные ниже актуальны на 23.11.2024.
| Комплек |
Цена (руб): |
|---|---|
| Архитектурно-строительные чертежи O-172-1K проект предоставляется только в электронном виде | 37 090 |
| Доп. комплект чертежей без лицензии (копия для строителей) O-172-1K | 6 960 |
| Паспорт проекта O-172-1K | 3 630 |
| Дополни |
Цена (руб): |
| Строительство, материалы, консультация, смета | - |
Паспорт проекта и Доп. комплект чертежей без лицензии (копия для строителей) отдельно от основного комплекта не продаются.
света
Введите ваше сообщение...Здравствуйте! Очень понравился дом, его планировка, внешний вид. Но очень бы хотелось увидеть его план как план дома p-568-1s. Там всё очень понятно и доступно нарисовано.
Юлия
К сожалению мы не располагаем такими планами к проекту данного дома.
яночка
я видела план этого дома с расставленной мебелью-понра!
Ирина (эксперт)
постараюсь опубликовать
Толя
Подскажите пожалуста какой размер блоков используется при строительстве даного дома из поризованных блоков?
Юлия
Блоки RAUF 14.5NF или аналоги. Размеры 510х250х219. Толщина стены 510мм.
Banzzzzzay
Подскажите пожалуйста а можно ли использовать блоки размера 380*250*219?
DmitryZ
В принципе для возведения НАРУЖНЫХ несущих стен такие блоки можно использовать. Что касается данного конкретного проекта он разработан с учетом блоков 510 и под блоки 380 изменен не будет. Если строить из 380 конечно наружные размеры слегка поедут.
Цитата из брошюры производителя:
Сверхпоризованный камень RAUF 10,7 NF является
суперсовременным материалом для возведения стен в
малоэтажном строительстве. Он обладает очень низкой
теплопроводностью кладки и весит всего 14 кг, заменяя при
этом 10,7 кирпичей стандартного формата. Отличные показатели
по теплоэффективности этого материала позволяют возводить
стены, не требующие дополнительного утепления. Наиболее
распространены конструкции стен: камень 10,7NF + лицевой
кирпич (толщина стены 525 (510) мм) и камень 10,7NF +
наружная штукатурка (толщина стены 425 (380) мм).
Поризованный камень 10,7NF является обязательным доборным/
угловым элементом при ведении кладки из крупноформатного
камня 14,3NF, а также основным при возведении внутренних
несущих стен толщиной 380 мм. В горизонтальные швы
прокладывается кладочная стеклотканевая сетка сечением
5×5 мм и толщиной нити до 1 мм, обеспечивающая легкую работу
с раствором и уменьшающая его расход.
_____________________
выпускаются такие блоки прочностью M50 и М100 для сравнения прочность газобетона М45. Из каких бы камней Вы не строили, главное - соблюдать технологию строительства из RAUF.
зая
понравился проект)
lev
понравился-покупайте и стройте
lev
без части где находитсчя гараж и весь этот объем ,есть ли такой вариант?
lev
как проходит вентяляция с кухни?
Ирина (эксперт)
Кухонная вентиляция находитсяв в кухне справа (отверстие в перекрытии), на втором этаже проходит по самому верху через лестницу и выходит в вентканал в ванной комнате.
volodia
простой и добротный
РАУХ
со статьей ознакомился, но всё таки (подвал,погреб) нужен !
Достоинствапроект супер
Недостаткинет помещения под складирования съестных припасов (погреб,подвал)
Ирина

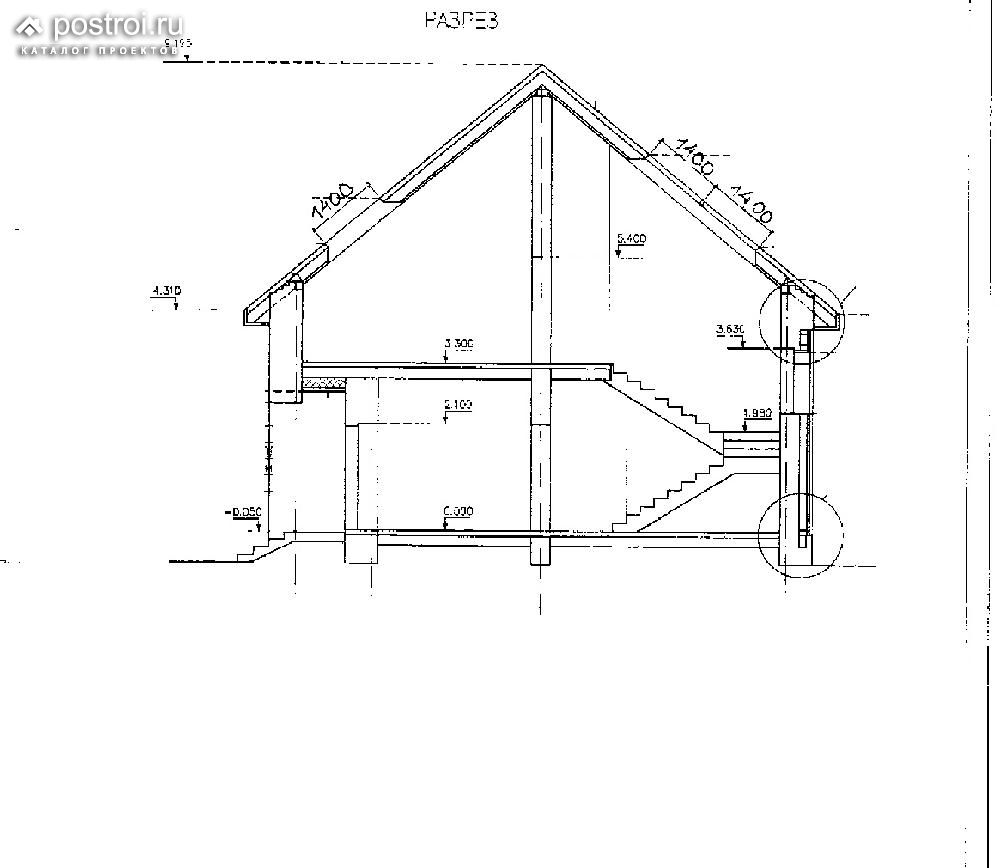

А можно ли посмотреть разрез этого проекта?
ДостоинстваПроект достоин внимания!
Дарья
Ирина
Спасибо!
