N-487-1K проект трехэтажного дома из кирпича с цоколем и мансардой и гаражом размером 14 на 16
| Общая площадь | 487 м2 |
| Жилая площадь | 154.8 м2 |
| Габариты | 14.4 x 15.88 м |
| Цоколь | Есть |
| Мансарда | Есть |
| Жилые комнаты 1 этажа, кроме гостиных | 1 шт |
| Спальни и жилые комнаты, кроме гостиных | 6 шт |
| С/у, ванны | 6 шт |
| Сауна | Есть |
| Бассейн | Есть |
| Бильярд | Есть |
| Гараж | Есть |
РЕЙТИНГ
★★★★★★★★★★ (7 оценок):
| Внешний вид: |
★★★★★ ★★★★★ |
| Планировки: |
★★★★★ ★★★★★ |
ОБЗОРЫ ПО ПРОЕКТУ:
По данному проекту обзоров нет
Архив обзоровАКЦИИ НА ЭТОТ ПРОЕКТ:
ПЛАНЫ ДОМА

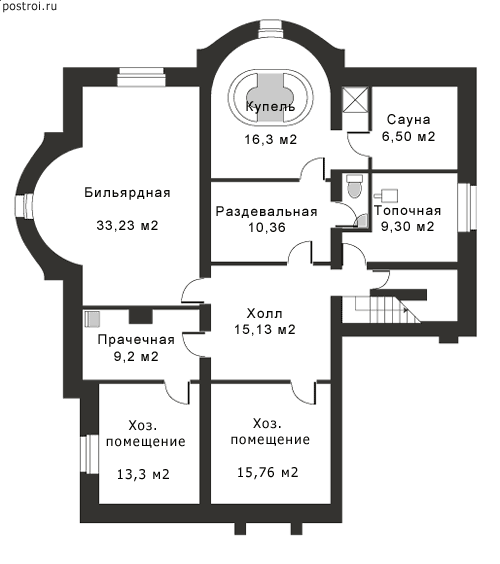

Цоколь

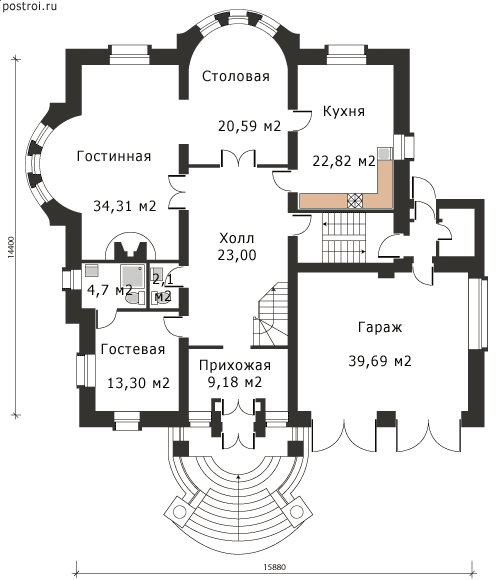

1-й этаж

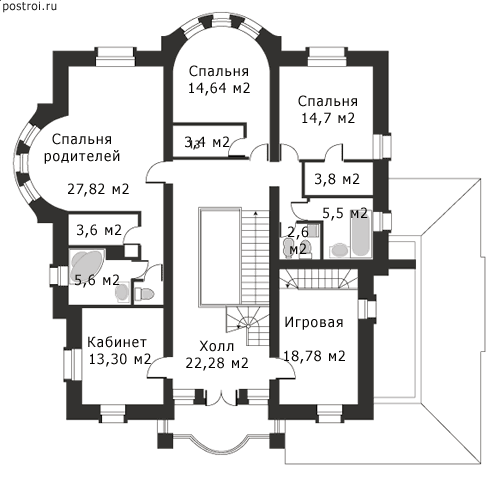

2-й этаж
Мансарда
ФАСАДЫ ДОМА
Вид спереди
Вид слева
Вид справа
Вид сзади
Представленное проектное решение отличается компактностью планировки и высоким уровнем комфортности помещений. Главный вход, расположенный на центральной оси дома, ведет в небольшую хорошо освещенную прихожую и далее - в просторный холл высотой в два света с обходной галереей по второму этажу. Справа от центральной оси - встроенный гараж на две автомашины, в левой части дома - анфилада из большой гостиной с эркером, столовой и кухни. Спальни имеют удобные гардеробные комнаты и собственные раздельные санузлы. Разработан аналогичный вариант без цокольного этажа (см. проект U-345-1K).
МАТЕРИАЛЫ ДЛЯ СТРОИТЕЛЬСТВА ДОМА:
Наружные стены - эффективная кирпичная кладка
Перекрытия - монолитная ж/б плита
Покрытие кровли - металлочерепица
РАСХОД ОСНОВНЫХ МАТЕРИАЛОВ:
| Материал: | Кол: | Ед.изм: | Коммент: |
|---|---|---|---|
| Утеплитель | 58.6 | м2 | |
| Площадь кровли | 485 | м2 | |
| Брус | 324.5 | м.п. | 50*80 |
| Облицовочный кирпич | 28050 | шт | |
| Кирпич | 166080 | шт | |
| Бетон | 48 | м3 | В 15 |
| Бетон | 17 | м3 | в 7.5 фундамент |
| Сетка | 64.9 | м2 |
ВАРИАНТЫ ПРОЕКТА И ПОХОЖИЕ
Проект № U-345-1KСТОИМОСТЬ ПРОЕКТА
Цены на проекты, услуги и все прочие товары приведенные ниже актуальны на 22.11.2024.
| Комплек |
Цена (руб): |
|---|---|
| Полный комплект чертежей N-487-1K | 55 500 |
| Доп. комплект чертежей без лицензии (копия для строителей) N-487-1K | 5 500 |
| Дополни |
Цена (руб): |
| Строительство, материалы, консультация, смета | - |
Паспорт проекта и Доп. комплект чертежей без лицензии (копия для строителей) отдельно от основного комплекта не продаются.
Проект снят с продаж
Антон
1.Какова высота этажей дома?
Достоинства2.Не очень понятно,куда идет изображенная лестница в игровой?
3. Как реализуется купель по отношению к общему уровню? Она утоплена в пол или возвышается над ним? Какова ее глубина?
4. При реализации проекта образуется ли под гаражом подполье? Какова его высота?
Компактный, удовлетворяет по требованиям к составу и размерам помещений, этажности, интересно решение с несколькими лестницами разной формы
НедостаткиНемного скучновата внутренняя планировка этажей - одни прямоугольные формы помещений, интересно было бы посмотреть на другие варианты оформления внешнего вида дома
Эллада
Ниже вы можете увидеть разрез с отметками высот этажей.
Лестница в игровой ведет в техническое помещение под ней. Других выходов из этого помещения не предусмотрено.
Дно купели на уровне пола, высота бортиков - 700 мм.
Под гаражом подполья не предусмотрено.
Антон
какой расход материалов по проекту?
Эллада
Добрый день! Расход материалов добавлен.
