G-124-1P проект одноэтажного коттеджа из газобетона с мансардой размером 10 на 9
проект
G-124-1P
| Общая площадь | 123.6 м2 |
| Жилая площадь | 64.7 м2 |
| Площадь застройки | 100 м2 |
| Габариты | 10 x 9.2 м |
| Мансарда | Есть |
| Спальни и жилые комнаты, кроме гостиных | 3 шт |
| С/у, ванны | 2 шт |
РЕЙТИНГ
★★★★★★★★★★ (3 оценки):
★★★★★
★★★★★
| Внешний вид: |
★★★★★ ★★★★★ |
| Планировки: |
★★★★★ ★★★★★ |
ОБЗОРЫ ПО ПРОЕКТУ:
По данному проекту обзоров нет
Архив обзоровАКЦИИ НА ЭТОТ ПРОЕКТ:
Приехав к нам в офис - Вы можете:
- сразу его приобрести.
Перед приездом обязательно забронируйте проект по телефону.
- сразу его приобрести.
Перед приездом обязательно забронируйте проект по телефону.
На этот проект предусмотрена бесплатная доставка (только на территории РФ).
ПЛАНЫ ДОМА

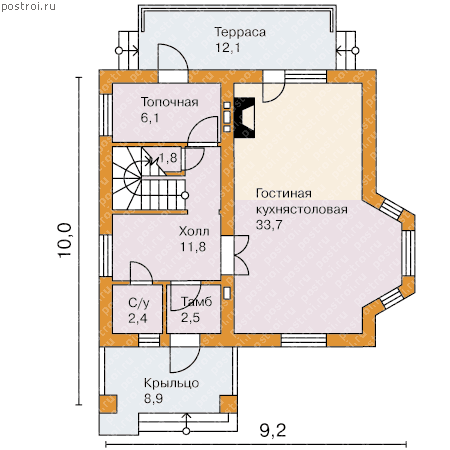

1-й этаж, высота 3.1 м

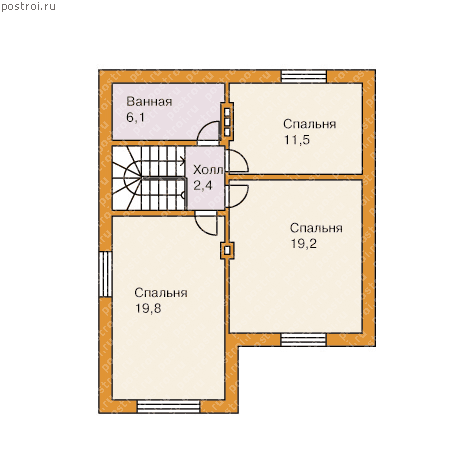

Мансарда, высота 1.0 - 2.8 м
ФАСАДЫ ДОМА
Вид спереди
Вид слева
Вид справа
Вид сзади
При заказе ЗЕРКАЛЬНОГО варианта проекта ИНЖЕНЕРНЫЕ разделы к нему прикладываются от ПРЯМОГО варианта!
Уютный и компактный проект загородного коттеджа, подойдет для постройки даже на не большом участке. В доме есть все необходимые помещения для постоянного проживания небольшой семьи. Кухня-столовая объединена с гостиной в единое пространство, имеющее выход на небольшую террасу, и занимает центральное место в доме. Большой камин в гостиной придает еще больше уюта этому дому, а эркер и в кухне-столовой создает предпосылки для интересного интерьерного решения. В мансардном этаже размещаются три спальни, и отдельная ванная.
проекты домов из пеноблоков, пенобетона и газобетона, проекты двухэтажных домов, проекты домов с мансардой, проекты узких домов, проекты домов 9 на 10 метров, проекты загородных домов и коттеджей, проекты домов с террасой, проекты небольших домов, проекты каменных домов, проекты домов с тремя спальнями, проекты домов с котельной, проекты домов с 2 санузлами
МАТЕРИАЛЫ ДЛЯ СТРОИТЕЛЬСТВА ДОМА:
Фундамент - монолитная ж/б плита
Наружные стены - газобетон
Перекрытия - деревянные балки
Покрытие кровли - битумная черепица (металлочерепица или натуральная - альтернативно)
Наружная отделка - штукатурка, окраска
Наружные стены - газобетон
Перекрытия - деревянные балки
Покрытие кровли - битумная черепица (металлочерепица или натуральная - альтернативно)
Наружная отделка - штукатурка, окраска
РАСХОД ОСНОВНЫХ МАТЕРИАЛОВ:
| Материал: | Кол: | Ед.изм: | Коммент: |
|---|---|---|---|
| Строительный объём | 660 | м3 | |
| Площадь кровли | 200 | м2 | |
| Газобетон | 56.7 | м3 | толщ.375 мм. |
| Газобетон | 3 | м3 | толщ.100 мм |
| Песок | 50 | м3 | песчаная подготовка под фундамент |
| Бетон | 32 | м3 | кл. B 20; W 6; F 150 на фундамент |
| Бетон | 8 | м3 | кл. B 7,5 на бетонную подготовку |
ВАРИАНТЫ ПРОЕКТА И ПОХОЖИЕ
СТОИМОСТЬ ПРОЕКТА
Цены на проекты, услуги и все прочие товары приведенные ниже актуальны на 22.11.2024.
| Комплек |
Цена (руб): |
|---|---|
| Комплект Застройщика G-124-1P | 71 900 |
| Полный комплект чертежей G-124-1P | 61 800 |
| Архитектурно-строительные чертежи G-124-1P | 46 800 |
| Доп. комплект чертежей без лицензии (копия для строителей) G-124-1P | 3 000 |
| Паспорт проекта G-124-1P | 5 000 |
| Дополни |
Цена (руб): |
| Строительство, материалы, консультация, смета | - |
Паспорт проекта и Доп. комплект чертежей без лицензии (копия для строителей) отдельно от основного комплекта не продаются.
ФОРУМ И ОТЗЫВЫ ПО ПРОЕКТУ № G-124-1P
Для добавления комментария пожалуйста зарегистрируйтесь или войдите в систему.
сан
-1.почему то не увидел расход основных материалов. -2.Хочу посмотреть зеркальный вариант. Спасибо!
Dmitry
, здравствуйте. К сожалению, проект новый материалов пока у нас нет. Как только будут - повесим. Если Вам срочно - пишите или звоните - постараемся ускорить. Зеркальный проект можно заказать цена будет как у обычного, только потребуется 1-2 недели на разработку.
сан
здравствуйте, Дмитрий. Прошу ускорить
Юлия
добрый день! Информацию, которую Вы запрашивали размещена, на сайте на странице этого проекта.
сан
отлично! спасибо!
boris45
а увидеть этот проект в разрезе можно - по высоте?
Dmitry
Инженерного раздела (ОВ,ВК,ЭО) нет. Не разработан. Разрез подготовим. Извините за длительное молчание. Ежедневно отвечаем на кучу писем не успеваем. Если срочно - звоните Елене или пишите ей на нашу почту (info@postroi.ru) с подробным указанием, что нужно это существенно ускорит процесс.
boris45
У вас инженерный раздел есть к этому проекту?
boris45
Возможна разработка инженерного раздела? Какая стоимость? Вент.каналы и камин в проекте есть? (Чертежи)
Dmitry
Вент каналы и камин есть. Разработка инженерного раздела возможна. Стоимость будет небольшая. На форум не напишем, т.к. цены постоянно меняются - только по телефону или ICQ.
boris45
Спасибо за ответ!
Саша
Очень ждем инженерного раздел!!!!
Юлия
здравствуйте. Обращайтесь пожалуйста по телефону или по Email к нашим специалистам.
Al
У вас на сайте также представлен проект дома № G-100-1P который фактически является таким же домом только меньшей площадью. Скажите за счет чего такая разница в расходах основных материалом -- у этого проекта площадь кровли 200 метров а у проекта № G-100-1P -- 80 метров или это ошибка.
Юлия
здравствуйте. Никакой ошибки нет. G-100-1P имеет более простую конструкцию кровли. К тому же в нем отсутствует эркер.
Al
Да и еще у проекта № G-100-1P судя по схеме отсутствует терраса, как у этого проекта, однако на рисунках фасадов дома проекта № G-100-1P она присутствует. Ошибка ли это. Заранее прошу прощения за сравнение, просто я выбираю именно из этих двух проектов.
Юлия
террасы в проекте G-100-1p нет и не фасадах она не изображена. Скорее всего на изображениях фасадов Вы видели крыльцо.
Tanya
можно-ли увидеть очертания потолков комнат второго этажа и узнать высоту
мастер

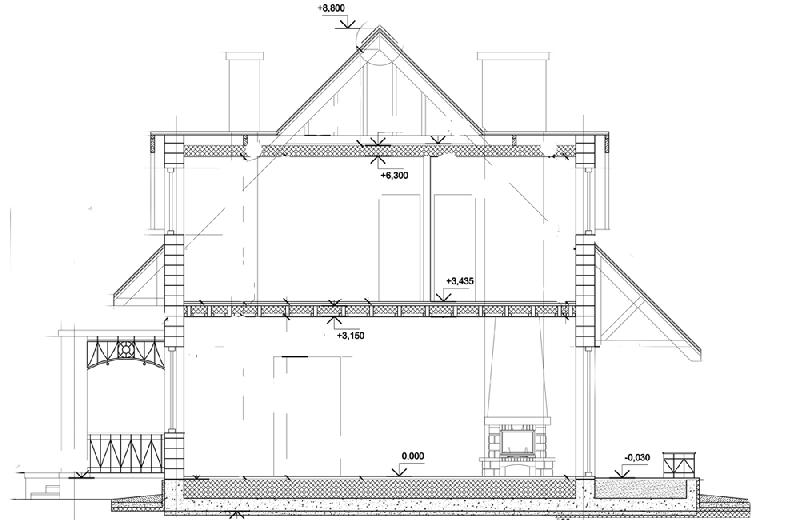

разрез дома с отметками высот.
Tanya
Елена, подскажите расход основных материалов если строить фундамент ленточный, стены из силикатного кирпича + облицовка керамическим, утепление пенопластом, перекрытия деревянные, кровля из металлочерепицы.
И сколько кирпича нужно для строительства вентканалов?
мастер
Описанные вами изменения являются индивидуальным проектированием. Расход материала по описанному Вами проекту будет известен после просчета индивидуального проекта.
Так как основной род деятельности нашей компании продажи Типовых архитектурных проектов, возможность,стоимость и сроки индивидуального проектирования стоит уточнять по email.
Tanya
На сегодняшний день инженерный раздел к проекту есть или нет?
krkor
В шапке проекта написано "Наружная отделка – штукатурка, окраска", а рядом в расходе материалов: "Облицовочный кирпич
17 м3". На картинке показан кирпич.
ВОПРОС: Означает ли это, что проект предусматривает оба варианта?
Юлия
данные откорректированы - стены: штукатурка и окраска.
Baty
Уважаемый админ.,
1-возможно ли в данном проекте реализация второго света из спальни 19,2 над эркером.
2-убрать террасу.
3-использовать фундаментную плиту как черновой пол.
4-добавить окно в гостинной рядом с эркером напротив камина, а на террасу замуровать.
5-добавить окошко в ванну.
Заранее спасибо.
Эллада
1. сделать второй свет возможно, единственное, что надо помнить, что второй этаж мансардный.
2. терраса отрезается без проблем.
3. использовать фундаментную плиту как черновой пол возможно, но обязателен утеплитель (либо теплый пол, как по проекту), т.к. в этом случае пол будет холодным.
4. окна добавляются и убираются на стадии строительства.
Baty
Уважаемый админ, подскажите пожалуйста по проекту теплый пол- какой???, водяной?
Можно ли еще подробнее о материалах стен наружных, перегородках,и фундаменте(толщина плиты,арматура.)
Эллада
по проекту:
наружные стены - блоки газобетонные AEROC ecoterm - 375 mm
внутренние стены - блоки газобетонные AEROC ecoterm - 375 mm
перегородки - блоки газобетонные AEROC - 100 mm
фундамент - монолитная ж/б плита толщиной 250 мм (бетон марки В20, армирматурные стержни диаметром 16)
1-й этаж - теплый пол с водяным подогревом
Baty
То есть дом с таким отоплением предназначен только для постоянного проживания? Или же имеется возможность слива воды из системы отопления, а вдруг не вся сольется, или какие нибудь другие форс мажоры, отключили ток, кончилось топливо?
Фундаментная плита 250, там наверное еще различные подушки из гравия и пенопласта подбетонка?
Эллада
дом спроектирован для постоянного проживания, но система слива воды из отопительной системы предусматривается в любом случае.
Устройство фундамента: песчаная подготовка 500мм - бетонная подготовка - 50 мм - гидроизоляция - 2 слоя изопласта - бетонная подготовка - 30 мм - ж/б плита - 250 мм.
Карик
Здравствуйте. Очень понравился проект. Есть несколько вопросов по мансарде. Хотелось бы узнать:
1. На разрезе дома видно, что на мансарде после перекрытия деревянными балками по всему периметру вновь возводятся стены из газобетона, а на какую высоту?
2. На какой высоте расположены подоконники мансардных треугольных окон.
3. На сколько низко опускается потолок (уклон потолка) до наружных стен (высота наружных стен на мансардном этаже до ската крыши).
4. Как утеплен пол в спальне, участок которого расположен над крыльцом.
Заранее спасибо за ответы.
Эллада
Уважаемый Карик, 1. кладка из газобетона высотой - 2,2 м
2. мансардные треугольные окна располагаются на высоте - 4,75 м
3. минимальная высота на мансарде - 1,0 м
4. пирог пола в спальне над крыльцом: гипсокартон в 2 слоя 15мм - брусок 50х50 - обшивная доска 20 мм - балка пола (брус 200х100) - 200 мм - пароизоляция 1мм - утеплитель минвата 150мм - лага 50мм - шпунт половой 35мм
Эллада
интерьер к проекту
