F-139-1P проект одноэтажного дома из газобетона с мансардой размером 10 на 10
| Общая площадь | 139.2 м2 |
| Жилая площадь | 61 м2 |
| Площадь застройки | 112 м2 |
| Габариты | 9.64 x 9.64 м |
| Высота в коньке | 8860 м |
| Мансарда | Есть |
| Жилые комнаты 1 этажа, кроме гостиных | 1 шт |
| Спальни и жилые комнаты, кроме гостиных | 4 шт |
| С/у, ванны | 2 шт |
РЕЙТИНГ
★★★★★★★★★★ (9 оценок):
| Внешний вид: |
★★★★★ ★★★★★ |
| Планировки: |
★★★★★ ★★★★★ |
ОБЗОРЫ ПО ПРОЕКТУ:
АКЦИИ НА ЭТОТ ПРОЕКТ:
ПЛАНЫ ДОМА

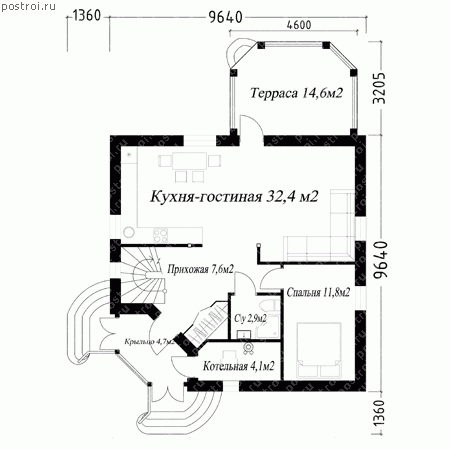

1-й этаж, высота 3.0 м

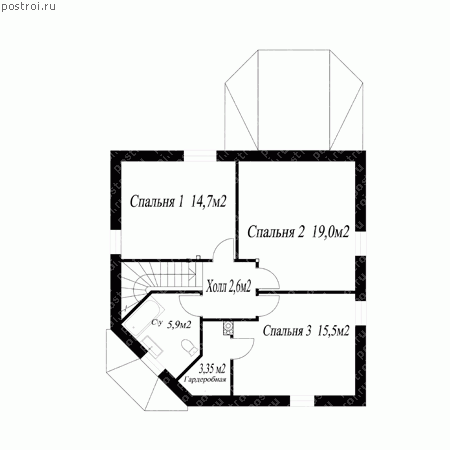

Мансарда, высота 1.38 - 2.92 м
ФАСАДЫ ДОМА
Вид спереди
Вид слева
Вид справа
Вид сзади
Если в вашей жизни планируются приятные перемены – строительство собственного уютного и комфортного загородного жилья площадью до 150 кв.м., стоит обратить пристальное внимание на данный проект коттеджа с угловым крыльцом и террасой, представляющего собой двухуровневое здание (высота мансарды 1.38-2.92). Фундаментом служит монолитная железобетонная плита с ростверками. Лестница предлагается деревянная, под заказ у компании-изготовителя. Этот небольшой очаровательный коттедж может использоваться для постоянного или сезонного проживания. В распоряжении владельцев спальня на первом этаже и три комнаты наверху. В зоне кухни-гостиной возможна установка камина. Отопление предусмотрено от индивидуального котла в бойлерной на газовом или твердом топливе. Готовый проект коттеджа с угловым крыльцом является увеличенной модификацией популярного проекта дома из газобетона.
МАТЕРИАЛЫ ДЛЯ СТРОИТЕЛЬСТВА ДОМА:
Наружные стены - из газобетонных, пенобетонных, керамзитобетонных блоков 300 мм, +утеплитель 50 мм
Перекрытия - монолитная ж/б плита
Покрытие кровли - металлочерепица типа "пурал"
Наружная отделка - облицовочный кирпич
РАСХОД ОСНОВНЫХ МАТЕРИАЛОВ:
| Материал: | Кол: | Ед.изм: | Коммент: |
|---|---|---|---|
| Площадь кровли | 177.8 | м2 | |
| Газобетон | 52.6 | м3 | 375мм |
| Облицовочный кирпич | 8375 | шт | |
| Кирпич | 1596 | шт | строительный( Цоколь) |
| Искусственный камень | 30.1 | м2 | отделка цоколя |
| Бетон | 54.9 | м3 | В 20 Устройство фундамента |
| Бетон | 6.71 | м3 | В 12.5 Отмостка |
| Бетон | 16.3 | м3 | Перекрытие В 20 |
| Изопласт | 116.5 | м2 | |
| Дверное заполнение | 26.1 | м2 | |
| Оконное заполнение | 17.96 | м2 |
ВАРИАНТЫ ПРОЕКТА И ПОХОЖИЕ
СТОИМОСТЬ ПРОЕКТА
Цены на проекты, услуги и все прочие товары приведенные ниже актуальны на 22.11.2024.
| Комплек |
Цена (руб): |
|---|---|
| Полный комплект чертежей F-139-1P | 30 000 |
| Архитектурно-строительные чертежи F-139-1P | 27 000 |
| Доп. комплект чертежей без лицензии (копия для строителей) F-139-1P | 1 500 |
| Дополни |
Цена (руб): |
| Строительство, материалы, консультация, смета | - |
Паспорт проекта и Доп. комплект чертежей без лицензии (копия для строителей) отдельно от основного комплекта не продаются.
Алексей
Здравствуйте, а проект то разработан полностью АС, КР, инженерия или на стадии эскизов фасадов? Спецификация нужна для расчета ориентировочной стоимости строительства (аналогичная проект № U-117-1P). Какие характеристики фундамента? Можно ли разместить на сайте проекцию мансардной крыши на план второго этажа, чтоб посмотреть - где и какие над полом второго этажа высоты до крыши. Разрезы. Какой пирог крыши? Какая вентиляция подкровельного пространства?
Юлия
Проект разработан в стадии рабочей документации, АР, КР, ИС.
Плита фундамента - 30 см, с армированием в два ряда. Проекций крыш на планах в проектах нет. Скос потолка в помещениях начинается на отметке 1.4 метра, сам потолок - 2.96 метра. Кровля - покрытие, обрешётка, контробрешётка, влагоизоляционная плёнка, стропила, утеплитель, пароизоляция, гипсокартон. Вентиляция выполняется на усмотрение заказчика при строительстве - через щели в карнизе/выход у конька/готовыми "грибками".
Ибнукасум
добрый день ! есть ли возможность установить второй свет в проект ?
