B-138-1P проект одноэтажного дома из газобетона с мансардой размером 10 на 10
| Общая площадь | 138.5 м2 |
| Жилая площадь | 74.4 м2 |
| Площадь застройки | 100 м2 |
| Габариты | 10.22 x 10.23 м |
| Мансарда | Есть |
| Жилые комнаты 1 этажа, кроме гостиных | 1 шт |
| Спальни и жилые комнаты, кроме гостиных | 4 шт |
| С/у, ванны | 3 шт |
РЕЙТИНГ
★★★★★★★★★★ (4 оценки):
| Внешний вид: |
★★★★★ ★★★★★ |
| Планировки: |
★★★★★ ★★★★★ |
ОБЗОРЫ ПО ПРОЕКТУ:
По данному проекту обзоров нет
Архив обзоровАКЦИИ НА ЭТОТ ПРОЕКТ:
- сразу его приобрести.
Перед приездом обязательно забронируйте проект по телефону.
ПЛАНЫ ДОМА

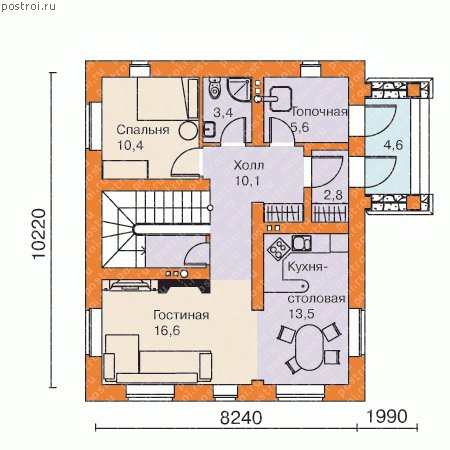

1-й этаж, высота 3.0 м
Мансарда, высота 1.93 - 3.0 м
ФАСАДЫ ДОМА
Вид спереди
Вид слева
Вид справа
Вид сзади
Дом с декоративной отделкой прекрасный выбор среди пенобетонных домов. Интересная входная группа, сочетание различных материалов отделки и декоративные элементы фасада придают архитектурную выразительность компактному в плане объёму здания. В доме запроектированы 4 спальни, камин, 3 санузла и 2 гардеробные. Гардеробную 2го этажа можно переоборудовать в сауну. Возможна разработка зеркального варианта проекта.
МАТЕРИАЛЫ ДЛЯ СТРОИТЕЛЬСТВА ДОМА:
Наружные стены - газоблок (либо поризованный кирпич)
Перекрытия - сборные ж/б плиты
Покрытие кровли - металлочерепица
Наружная отделка - лицевой кирпич
РАСХОД ОСНОВНЫХ МАТЕРИАЛОВ:
| Материал: | Кол: | Ед.изм: | Коммент: |
|---|---|---|---|
| Утеплитель | 12.34 | м3 | Утеплитель Ursa (кровля) |
| Кирпич | 9950 | шт | Кирпич облицовочный М150 250х120х65мм |
| Кирпич | 18800 | шт | Кирпич М 150 250х120х65мм на внутренние стены 47м3 |
| Кирпич | 1460 | шт | Кирпич М 150 250х120х65мм на перегородки кирпичные 3,64м3 |
| Кирпич | 4460 | шт | Кирпич полнотелый М 150 250х120х65мм на вентканалы 9,1м3 |
| Искусственный камень | 43.7 | м2 | Наружная отделка |
| Металлочерепица | 314.5 | м2 | |
| Поризованные блоки | 3637 | шт | Вариант возведения из поризованного кирпича 380х250х219мм |
| Ячеистые блоки | 1505 | шт | Вариант возведения из Газосиликатных блоков 600х250х400мм |
| Бетон | 59.2 | м3 | В20 на фундамент |
ВАРИАНТЫ ПРОЕКТА И ПОХОЖИЕ
СТОИМОСТЬ ПРОЕКТА
Цены на проекты, услуги и все прочие товары приведенные ниже актуальны на 22.11.2024.
| Комплек |
Цена (руб): | Цена со скидкой 10%: |
|---|---|---|
| Полный комплект чертежей B-138-1P | 30 000 | 27 000 |
| Архитектурно-строительные чертежи B-138-1P | 25 000 | 22 500 |
| Доп. комплект чертежей без лицензии (копия для строителей) B-138-1P | 3 000 | 2 700 |
| Паспорт проекта B-138-1P | 3 000 | 2 700 |
| Дополни |
Цена (руб): | |
| Строительство, материалы, консультация, смета | - |
Паспорт проекта и Доп. комплект чертежей без лицензии (копия для строителей) отдельно от основного комплекта не продаются.
carabas
Здравствуйте, хотелось бы узнать высоту потолков на первом и втором этаже. А также расход материалов. Спасибо.
Dmitry
Разместили расход материалов и над каждым этажом высоту этажа. Вообще, в проекте высота мансардного этажа больше 3х метров, но можно зашить его на высоте 3м. К проекту прилагается подробная ведомость расхода материалов, в том числе на внутреннюю отделку.
Кот
В принципе,действительно компактная удачная планировка,но вызывает большие сомнения- каким образом решится система канализации- стояк от унитаза 2-го этажа должен будет пройти через вход на 1-м или иметь отвод,что не очень здорово работает в жизни.
И на фасаде "Вид справа" окна мансардного этажа не соответствуют плану.
DmitryZ
спасибо, что сообщили о недостающем проеме. Трехмерная модель взятая для отрисовки была без проема, а поэтажки - последней версии с оконным проемом. В документации все правильно. Фасады исправим в ближайшее время. Что касается канализации - в ближайшее время дадим ответ. Архитектор говорит, что все там нормально получается.
Кот
Дмитрий,спасибо за ответ, как Вы догадались, смотрю на проект как специалист , а канализация, хоть и без неё нет цивилизации- вечная "головная боль" и палки в колеса.
Dmitry
итак, вот наш ответ: все будет работать хорошо, потому что по 1-му этажу в этом проекте запроектированы полы по грунту, а в такой конструкции можно прокладывать трубы по оптимальному уклону. Если необходимо можем выслать схему на емейл - обращайтесь.
carabas
Мне вышлите пожалуйста на mail
Dmitry
выслали
tepa
добрый вечер!вышлите мне пожалуйста схему на mail.
Юлия
Воспользуйтесь пожалуйста формой обратной связи и мы вышлем Вам интересующую Вас информацию.
Юлия
Еще один вид:
