Проект дома G-135-1P

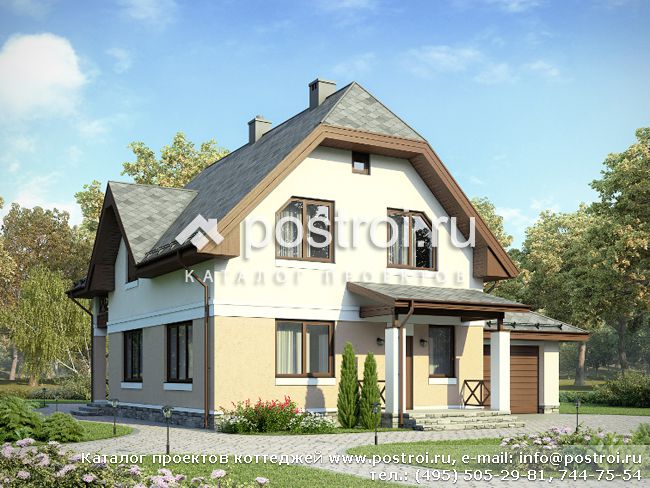

Внешний облик дома и фасады.

Внешний облик дома сформирован двускатной полувальмовой крышей с ендовами, пятиугольными окнами второго этажа, дублирующими форму кровли, крытой террасой главного фасада, оформленной квадратными колоннами. Теплая цветовая гамма наружной отделки в бежево-кофейных оттенках использована как на оштукатуренных поверхностях стен, так и в оттенке битумной черепицы, покрывающей кровлю.

ФАСАДЫ

Планировка

Габариты дома в осях – 8200 на 12070 мм, первый этаж имеет высоту 2,93 м. Планировка решена рационально, транзитные помещения сведены к минимуму, использован каждый метр полезной площади. Вход в дом предваряет просторная крытая терраса, с которой можно попасть в помещение котельной и в тамбур. Дверные проемы достаточно широки  – 910 мм. Габариты котельной – 2030 на 2690 мм. Она оборудована двумя небольшими окнами, низ которых находятся на отметке 1650 мм от уровня пола. Ширина ниши для шкафа в тамбуре 645 мм, что позволит поместить в нем стандартный шкаф. Санузел первого этажа имеет габариты 2030 на 1850 мм, здесь имеется небольшое окно, аналогичное окну котельной. В смежной стене санузла и котельной проходят вентканалы. В холле расположена лестничная клетка.

Трудно представить себе современный комфортный дом без спальни на первом этаже. Такая спальня предназначена для размещения гостей, а кроме того, ее оценят в семье, где есть пожилые родственники, которым тяжело подниматься на второй этаж. Данным проектом предусмотрена такая комната на первом этаже, ее габариты 3760 на 3250 мм. Спальня имеет в качестве источника естественного свет окно шириной 1750 мм со стороны заднего (дворового) фасада, идентичное окну гостиной. Помещения гостиной и кухни занимают всю левую часть площади первого этажа. В гостиной запроектирован камин. Габариты гостиной – 3765 на 6090 мм. Ширина дверного проема 1510 мм, что позволит транспортировать через него габаритные предметы мебели. Ширина оконного проема в гостиной со стороны левого фасада – 2250 мм. Все окна по проекту деревоалюминиевые, с двухкамерным стеклопакетом из 3 мм стекла, с возможностью микропроветривания. Кухня имеет ту же ширину, что и гостиная, при желании можно не делать перегородки между этими двумя помещениями.

Междуэтажная лестница освещена на уровне второго этажа, что делает ее эксплуатацию безопасной и комфортной. Второй мансардный этаж отведен под зону спален и имеет переменную высоту от 1,5 до 2,92 м. По левую руку от лестницы находятся санузел и ванная комната, с проходящими в общей стене вентканалами. В ванной имеется пятиугольное окно, выходящее на главный фасад. В этих помещениях со стороны правого фасада проходит скос мансардной стены. Высота скоса в 1,5 м – достаточно комфорта для эксплуатации помещений. Небольшая спальня по другую сторону от лестницы имеет габариты 3760 на 3240 мм, ширина дверного проема 910 мм, а оконного – 1800 мм. Здесь также проходит мансардный скос по правому фасаду. Две спальни несколько больших размеров находятся в левой части второго этажа. Там также проходит скос стены, но уже со  стороны левого фасада. Большая родительская спальня имеет окна с двух сторон, спальня поменьше освещается вторым пятиугольным окном со стороны главного фасада. Ширина этих спален – 3765 мм, длина – 5345 и 3725 мм.

Фундаменты и перекрытия

Фундаменты по проекту – мелко заглубленная монолитная ж/б плита из бетона В20. Глубина заложения фундамента – 1160 мм. Перекрытия предусмотренные по проекту – деревянные балки. Кладка дымоходов и вентканалов – из полнотелого кирпича М 200. Напольные покрытия для различных типов помещений предлагаются: либо напольная керамическая плитка, либо ламинированный паркет.

РАЗРЕЗ

Кровля

Кровля по проекту – двускатная, по деревянным стропилам. Такой тип кровли хорош при климате со снежными зимами, также он дает возможность устройства мансардного этажа. Покрытие кровли по проекту – гибкая черепица. Ее плюсами считается тепло- и морозостойкость, шумо- и теплоизоляция. Кроме того, гибкая черепица практически не впитывает влагу и позволяет укладывать ее на сложные участки крыши. Угол уклона кровли – 45°. Высота от уровня земли – 9625 мм.

Междуэтажная лестница

П-образная двухмаршевая  лестница с забежными ступенями шириной 272 мм и высотой подступенек – 170 мм. Лестница удобна в эксплуатации, ширина лестничного марша – 950 мм. Учитывая размеры проема, предусмотренного проектом для лестницы, осуществляется заказ лестницы по индивидуальному проекту в сторонней организации.

ЛЕСТНИЦА

Варианты проекта

Для удобства посадки здания на земельный участок, с учетом расстояния до соседних построек, уровня освещенности  и других особенностей,  для проекта разработан зеркальный вариант – G-135-1P (S).

Вариант проекта с увеличенными габаритами G-152-1P:

Проект с увеличенными габаритами и гаражом G-181-1P:

Документация

Чертежи основного комплекта разработаны в  соответствии с требованиями экологических, санитарно-гигиенических, противопожарных и других норм, действующих на территории Российской Федерации, и обеспечивают безопасную для жизни и здоровья людей эксплуатацию объекта при соблюдении предусмотренных рабочими чертежами мероприятий. Документация содержит все необходимые разделы и имеет следующий состав:

СОСТАВ ПРОЕКТА

Ведомость основных комплектов рабочих чертежей

Обозначение	Наименование	Примечания
АР	Архитектурные решения	24 листа
КР	Конструктивные решения	16 листов
ВК	Водопровод и канализация
ЭО	Электрооборудование и электроосвещение
ОВ	Система отопления

ВЕДОМОСТЬ РАБОЧИХ ЧЕРТЕЖЕЙ ОСНОВНОГО КОМПЛЕКТА АР

Лист	Наименование	Примечание
1	Общие данные	4 листа
2	План 1 этажа с расстановкой мебели и оборудования
3	План мансардного этажа с расстановкой мебели и оборудования
4	План 1 этажа общестроительный
5	План мансардного этажа общестроительный
6	План кровли
7	Фасад в осях 1/1 – 4
8	Фасад в осях Г – А/1
9	Фасад в осях 4 – 1/1
10	Фасад в осях А/1 – Г
11	Разрез 1–1
12	Разрез 2–2
13	Маркировочные планы этажей
14	Экспликация полов (начало)
15	Экспликация полов (окончание)
16	Схемы оконных блоков
17	Спецификация элементов заполнения проемов. Ведомость проемов. Спецификация подоконных досок.
18	Схема внутренней лестницы
19	Детали кровли
20	Схемы ограждения террасы. Схема ограждения ДБ-1
21	Развертки вентканалов. Детали 1, 2
22	Развертки вентканалов. Деталь 3
23	Узел «Б» к листу 12
24	Узел «В» к листу 12

ОБЩИЕ ДАННЫЕ

Чертежи проекта разработаны для района строительства со следующими нормативными характеристиками:

• За условную отметку 0.000 принимается отметка чистого пола первого этажа.
• Степень огнестойкости здания – 3.
• Функциональная пожарная опасность Ф 1.4.
• Климатический район – II
• Расчетная температура наружного зимнего воздуха – минус 26°.
• Глубина промерзания грунта – 1,4 м от поверхности земли.
• Расчетная снеговая нагрузка – 180 кг/м².
• Нормативный скоростной напор ветра – 30 кг/м².

КОНСТРУКТИВНЫЕ РЕШЕНИЯ И ОТДЕЛОЧНЫЕ РАБОТЫ

• Наружные несущие стены – блоки газобетонные AEROC ecoterm 375 мм
• Внутренние несущие стены – блоки газобетонные AEROC ecoterm 375 мм
• Перегородки – блоки газобетонные AEROC 100 мм
• Перегородки мансардного этажа – каркасные обшивные 130 мм
• Перегородка между лестничным холлом и котельной – кирпич 120 мм
• Теплоизоляционные материалы – плиты ROCKWOOL 35 кг/м3.
• Наружная отделка стен – штукатурка, окраска.
• Отделка цоколя – натуральный или искусственный камень.
• Внутренняя отделка – по дизайн-проекту, разрабатываемому отдельно и основанному на пожеланиях заказчика.

ОСНОВНЫЕ ТЕХНИКО-ЭКОНОМИЧЕСКИЕ ПОКАЗАТЕЛИ:

Наименование	Eд. изм,	Количество
Общая площадь жилого дома	м2	132.5
Жилая площадь	м2	81.4
Площадь балконов и террас	м2	22.2
Площадь застройки	м2	108.6
Площадь кровли	м2	174.1
Строительный объем	м3	792.8
Площадь помещений	м2	125.9

РАСХОД СТРОИТЕЛЬНЫХ МАТЕРИАЛОВ

В проекте приведена обобщенная таблица расхода основных материалов:

Блоки газобетонные AEROC ecoterm 375 мм	м3	84.5
Блоки газобетонные AEROC 100 мм	м3	1.0

ВЕДОМОСТЬ ЧЕРТЕЖЕЙ ОСНОВНОГО КОМПЛЕКТА МАРКИ КР

Лист	Наименование	Примечание
1	Общие данные	2 листа
2	План укладки утеплителя фундаментов
3	Схема фундаментов Фм1, Фм2. Опалубка. Армирование.
4	Сечения фундаментов
5	Спецификация арматурных изделий и материалов. Ведомость расходов стали
6	Разрез 1–1
7	Узлы 1, 2, 3, 4 к листу 6
8	План элементов перекрытия. Спецификация балок пола 2 этажа
9	Узлы 5, 6, 7 к листу 8
10	План стропильной системы. Спецификация элементов стропил
11	Сечение 2–2 к листу 10
12	Сечение 3–3 к листу 10
13	План перемычек и монолитных поясов на отметке +2.100; +2.450. План монолитных поясов на отметке +2.700
14	План перемычек на отметке +5.330; +5.700. План монолитных поясов на отметке +4.200; +5.700.
15	План монолитных поясов на отметке +5.950; +8.200
16	Схему перемычек и монолитных поясов

ИНЖЕНЕРНЫЙ РАЗДЕЛ

Для данного проекта разработан инженерный раздел, включающий в себя подразделы: водопровод и канализация, электрооборудование и электроосвещение, система отопления.

ОБЩИЕ ДАННЫЕ

• Отопление – автономное от котла;
• Водопровод – от местной сети или от скважины, горячее – автономное, от котла;
• Канализация – в наружную сеть или в локальные очистные сооружения;
• Электроснабжение – от наружной электрической сети;
• Вентиляция – естественная, приточно-вытяжная.



СИЛОВОЕ ЭЛЕКТРООБОРУДОВАНИЕ И ЭЛЕКТРООСВЕЩЕНИЕ

ВЕДОМОСТЬ РАБОЧИХ ЧЕРТЕЖЕЙ ОСНОВНОГО КОМПЛЕКТА

Лист	Наименование	Примечание
1.1–1.4	Общие данные
	СХЕМЫ
2.1–2.2	Однолинейная электрическая схема ЩС
	ПЛАНЫ
3	Планы розеточной сети 1-го этажа
4	Планы розеточной сети мансардного этажа
5	План сети освещения 1-го этажа
6	План сети освещения мансардного этажа
7	План теплых полов 1-го этажа
8	План теплых полов мансардного этажа



Раздел электрооборудования индивидуального жилого дома разработан на основании:

• архитектурно-строительных чертежей;
• действующих ПУЭ и СНиП.

ОСНОВНЫЕ ПОКАЗАТЕЛИ ПРОЕКТА

№	Наименование	Показатель
1	Напряжение, В	380 (220)
2	Категория надежности электроснабжения	III
3	Установленная мощность, кВт	18.06

ВОДОПРОВОД И  КАНАЛИЗАЦИЯ

ВЕДОМОСТЬ РАБОЧИХ ЧЕРТЕЖЕЙ ОСНОВНОГО КОМПЛЕКТА ВК

Лист	Наименование	Примечание
1, 2	Общие данные
3	План 1-го этажа с системами В1, Т3
4	План мансардного этажа с системами В1, Т3
5	План 1-го этажа с системой К1
6	План мансардного этажа с системой К1
7	План кровли с системой К1
8	Аксонометрическая схема систем В1, Т3
9	Аксонометрическая схема системы К1
10	Спецификация материалов и оборудования

ОБЩИЕ ДАННЫЕ

Расчетные расходы водопотребления определены в соответствии со СНиП 2.04.01-85. Количество потребителей – жилой дом на 6 человек. Проект систем водоснабжения и канализации разработан на основании:

• архитектурно-строительного задания;
• СНиП 2.04.01-85 «Внутренний водопровод и канализация зданий»;

Настоящим проектом разработаны системы:

• хозяйственно-питьевого водопровода;
• хозяйственно-бытовой канализации.

СИСТЕМА ОТОПЛЕНИЯ

ВЕДОМОСТЬ РАБОЧИХ ЧЕРТЕЖЕЙ ОСНОВНОГО КОМПЛЕКТА

Лист	Наименование	Примечание
1	Общие данные
2	План 1-го этажа
3	План мансардного этажа
4	Схема системы отопления 1-го этажа
5	Схема системы отопления мансардного этажа

ОБЩИЕ ДАННЫЕ

Исходными данными для разработки проекта отопления индивидуального жилого дома являются:

• архитектурно-строительные чертежи;
• область строительства – климатические условия России с ГСОП до 6000°С.сут. Расчет теплопотерь выполнен в соответствии с указаниями СНиП 23-02-2003 и СНиП 41-01-2003;
• в качестве источника тепла на отопление и горячее водоснабжение используется котел с бойлером N=35 квт (с насосом и расширительным баком)
• система отопления в доме запроектирована коллекторная двухтрубная горизонтальная: 1-ый этаж – «теплый пол», 2-этаж – радиаторное отопление
